Лазерне різання
CO₂ та волоконні лазерні системи для безжорновитих країв і точності розмірів ±0,05 мм на сталі, алюмінії та міді.
Точна обробка використовує машини з числовим керуванням (CNC) для різання, фрезерування та свердління металу або неметалевих матеріалів. Він дозволяє виготовляти складні поверхні та високоточні деталі з високим рівнем автоматизації, точності та ефективності.
1Декорації

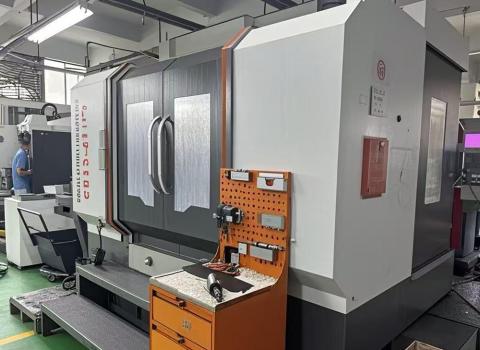

Центри обробки з 5 осями
2Декорації
Центри обробки з 4 осями
2Декорації

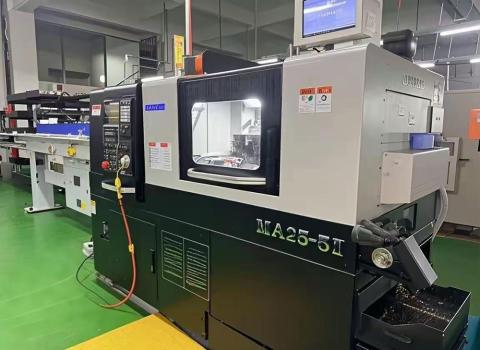

Токарні верстати з ЧПУ
11Декорації
CNC
| Специфікація пристрою | |
| Центри обробки з 5 осями | φ2-φ26 |
| Центри обробки з 4 осями | φ2-φ20 |
| Токарні верстати з ЧПУ | φ200 |
| CNC | 2050мм x 500 мм x 400 мм |
| 5-гранні центри з ЧПУ | 1000мм x 500 мм x 400 мм |
Високоточні вироби з листового металу — це виготовлені компоненти, виготовлені з тонких металевих листів — зазвичай товщиною від 0,5 мм до 20 мм — через контрольовані виробничі процеси, включаючи лазерне різання, ЧПУ-пробивання, прес-гальмування, зварювання та поверхневе оздоблення. Термін «точність» позначає чіткі розмірні допуски (зазвичай ±0,05 мм до ±0,1 мм), стабільну повторюваність і чисту якість поверхні, від якої залежать подальші процеси складання.
У Чжецзян Цзяфен ми виробляємо Високоточні вироби з листового металу використовуючи п'ятивісні центри обробки, верстати з ЧПУ та багатовісне фрезерне обладнання, що дозволяє створити складну геометрію, яку звичайна фабрика не може досягти. Кожен продукт виходить із нашої фабрики, сертифікованої та готової до інтеграції.
Вибір правильного матеріалу — найважливіше рішення у високоточному виготовленні листового металу. Таблиця нижче порівнює найпоширеніші матеріали, які ми обробляємо, допомагаючи вам підібрати механічні вимоги до вашого застосування.
| Матеріал | Міцність на розрив | Стійкість до корозії | Вага | Типовий фініш | Найкраще для |
|---|---|---|---|---|---|
| Нержавіюча сталь 304 | 515–720 МПа | Чудово | Важкий | Відшліфований, поліруваний, пасивований | Харчове обладнання, медичні засоби та вольєри |
| Нержавіюча сталь 316 | 485–690 МПа | Верхній (додано Мо) | Важкий | Електрополірований, чистий | Морська, хімічна, фармацевтична |
| Холоднокатана сталь (SPCC) | 270–370 МПа | Низький (потребує покриття) | Важкий | Порошкове фарбування, фарбування, цинкування | Конструктивні панелі, шасі, кронштейни |
| Оцинкована сталь (GI) | 270–370 МПа | Добре | Важкий | Порошкове покриття, ґрунтовка | Зовнішні корпуси, компоненти HVAC |
| Алюміній 5052 | 195–260 МПа | Дуже добре | Світло | Анодування, порошкове покриття | Аерокосмічні панелі, електроніка, транспорт |
| Алюміній 6061 | 276–310 МПа | Добре | Світло | Анодування, прозорий лак | Оброблені конструктивні деталі, радіатори |
| Мідь C110 | 220–250 МПа | Помірна | Важкий | Олов'яне покриття, пасивація | Шинні стрижні, електричні контакти, теплообмінники |
* Значення — це індикативні діапазони; Остаточні характеристики залежать від товщини, темперу та методу обробки.
Цзяфен керує сучасною майстернею з ЧПУ, спеціально налаштованою для Високоточні вироби з листового металу. Нижче наведено технічний огляд нашого ключового обладнання з досяжними діапазонами допусків.
| Тип обладнання | Кількість | Робочий полігон | Позиційна толерантність | Відповідні матеріали |
|---|---|---|---|---|
| 5-осьовий центр обробки | 1 | φ2 – φ26 мм | ±0,005 мм | Сталь, алюміній, мідь, титан |
| Чотиривісний центр обробки | 2 | φ2 – φ20 мм | ±0,008 мм | Сталь, алюміній, пластмаси |
| Токарний верстат з ЧПУ | 2 | До φ200 мм | ±0,01 мм | Сталь, нержавіюча сталь, алюміній |
| Центр фрезерування з ЧПУ | 11 | 2050 × 500 × 400 мм | ±0,02 мм | Всі метали, композити |
| 5-гранний центр CNC | — | 1000 × 500 × 400 мм | ±0,01 мм | Сталь, алюміній, інвар |
| Волоконне лазерне різання | — | Сталь до 20 мм | ±0,05 мм | Вуглецева сталь, SS, алюміній, мідь |
| Прес-гальмо з ЧПУ | — | Довжина до 3200 мм | ±Кут вигину 0,3° | Сталь, алюміній, оцинкована |
Показані допуски досяжні за нормальних виробничих умов. Більш жорсткі допуски доступні за запитом для критичних застосувань.
Правильна обробка поверхні подовжує термін служби продукту, відповідає регуляторним вимогам і дає вашому Високоточні вироби з листового металу Вигляд, якого вимагає ваш ринок.
| Тип фінішу | Процес | Товщина (мкм) | Захист від корозії | Варіанти кольорів | Поширені програми |
|---|---|---|---|---|---|
| Порошкове покриття | Електростатичний розпил + затвердіння в духовці | 60–120 | ★★★★☆ | RAL / custom | Корпуси, шасі, шасі |
| Анодування (тип II) | Електрохімічне окиснення | 5–25 | ★★★☆☆ | Прозорий, чорний, золотий, індивідуальний | Алюмінієві корпуси, панелі |
| Жорстке анодування (Тип III) | Анодування з високим струмом | 25–80 | ★★★★★ | Натуральний, чорний | Аерокосмічна, оборонна, зношувальні поверхні |
| Цинкове покриття | Гальванізація | 5–25 | ★★★☆☆ | Прозорий, жовтий хромат | Кріплення, кронштейни, з'єднувачі |
| Безелектронікель | Хімічне осадження | 5–50 | ★★★★☆ | Яскраве срібло | Точні деталі, екранування EMC |
| Пасивація | Кислотна ванна (лимонна / азотна) | — | ★★★★★ | Natural SS | Медичні, харчові запчастини SS |
| Щітка + Прозорий лак | Абразивний ремінь + лак | 5–15 | ★★☆☆☆ | Натуральний / атлас | Споживча електроніка, декоративні панелі |
★ Оцінки вказують на відносний рівень захисту від корозії за умов еквівалентного впливу. Фактична продуктивність залежить від базового матеріалу та операційного середовища.
Структурований, задокументований робочий процес гарантує, що кожне замовлення — від одного прототипу до партії з 100 000 штук — відповідає специфікаціям і доставляється вчасно.
Наші виробничі можливості охоплюють широкий спектр секторів, де точність розмірів, надійність і якість поверхні не підлягають обговоренню.
| Індустрія | Відповідні стандарти | Типові типи продуктів |
|---|---|---|
| Електроніка / Телекомунікації | IPC-A-600, RoHS, REACH | Шасі, EMC-екрани, корпуси для плат, стійки |
| Медичні пристрої | ISO 13485, FDA 21 CFR | Корпуси хірургічного обладнання, стерильні лотки, панелі приладів |
| Автомобільна промисловість | IATF 16949, PPAP | Кронштейни, теплозахисні екрани, батарейні корпуси, конструктивні каркаси |
| Аерокосмічна промисловість | AS9100, NADCAP | Конструктивні панелі, двері доступу, повітропроводи, кронштейни |
| Енергія / Потужність | IEC 61439, UL 508A | Корпуси комутаторного обладнання, корпуси інверторів, керування кабелями |
Наші високоточні листові метали є частиною повної екосистеми виготовлення та інтеграції. Дізнайтеся більше про додаткові послуги, які пропонує Zhejiang Jiafeng:
